Dichtungen

Kupferdichtungen für höchste Ansprüche

Präzision in ihrer reinsten Form

Kupferdichtungen für sensible Anwendungen – technisch sauber, reinraumgerecht verpackt und absolut beständig.

Unsere Kupferdichtungen stehen für kompromisslose Qualität, höchste Präzision und absolute Reinheit. Hergestellt aus hochreinem Kupfer, bieten sie herausragende Eigenschaften. Ideal für anspruchsvollste Anwendungen in der Forschung und High-Tech-Fertigung.

Ein besonderes Qualitätsmerkmal:

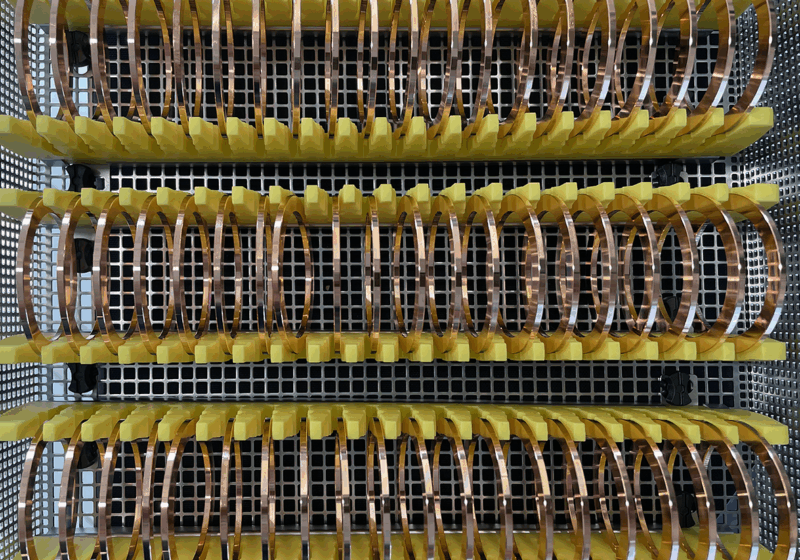

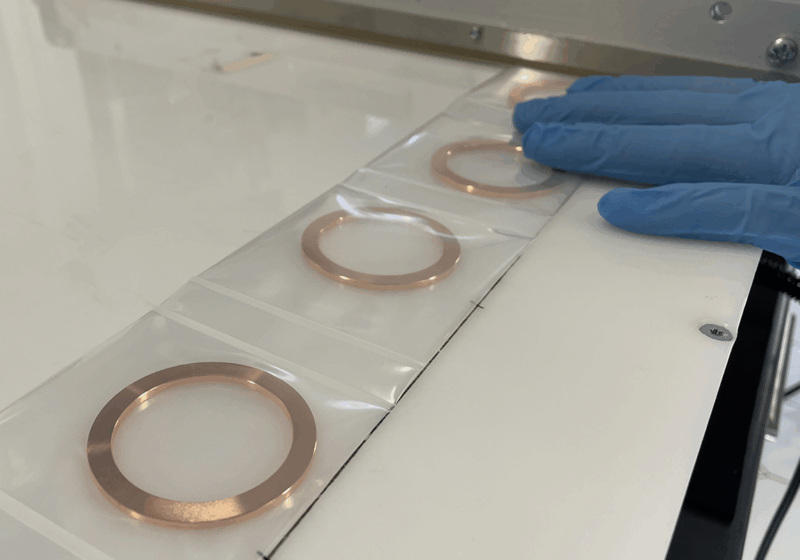

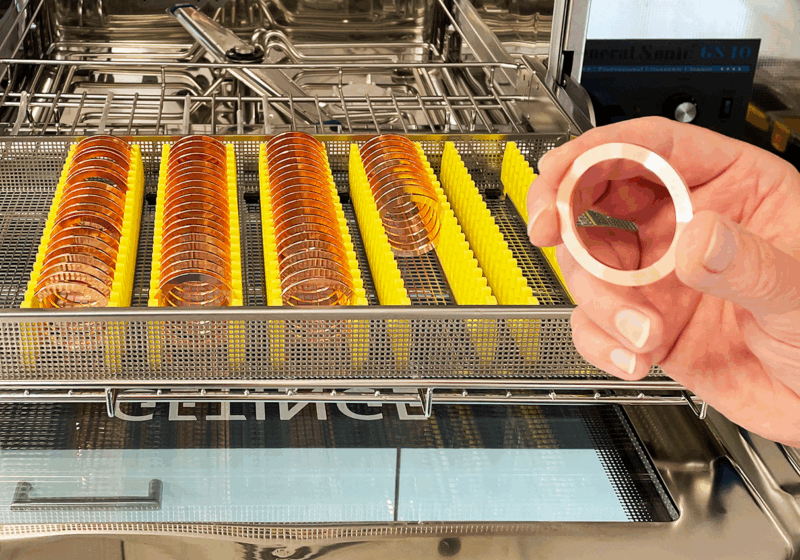

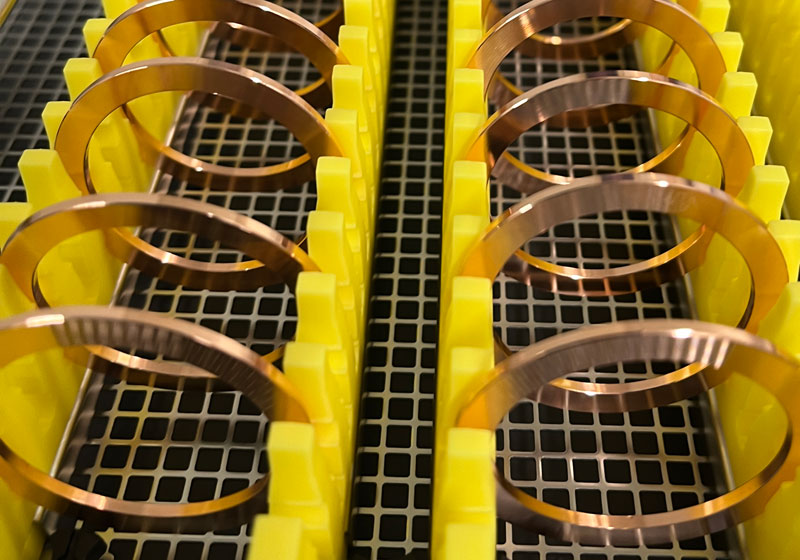

Jede Dichtung wird nach der Produktion sorgfältig UHV-gerecht gereinigt und anschließend in Schlauchfolie eingeschweißt. So garantieren wir, dass unsere Dichtungen unter optimalen Bedingungen und frei von Verunreinigungen bei Ihnen ankommen – bereit für den sofortigen Einsatz in sensiblen Umgebungen.

Verlassen Sie sich auf ein Produkt, das stichprobenartig unter dem Massensprektrometer kontrolliert wird.

Image Item
Image Item
Image Item
Image Item
Image Item
Image Item
Image Item

Flachdichtungen

Wir fertigen Flachdichtungen nach Ihren Vorgaben.
\
Flachdichtungen aus Kupfer für Flanschverbindungen (CF).
\
Material der Dichtung ist sauerstofffreies hochreines Kupfer, OFHC-Kupfer, nach neuer Norm: Cu-OFE / CW009A.
\
Wir fertigen Standardabmessungen von DN 16 bis DN 250, weitere Größen und Formen nach Kundenanforderung.
\
Wir erreichen Oberflächengüten der Dichtflächen von Ra 0,4µm.
\

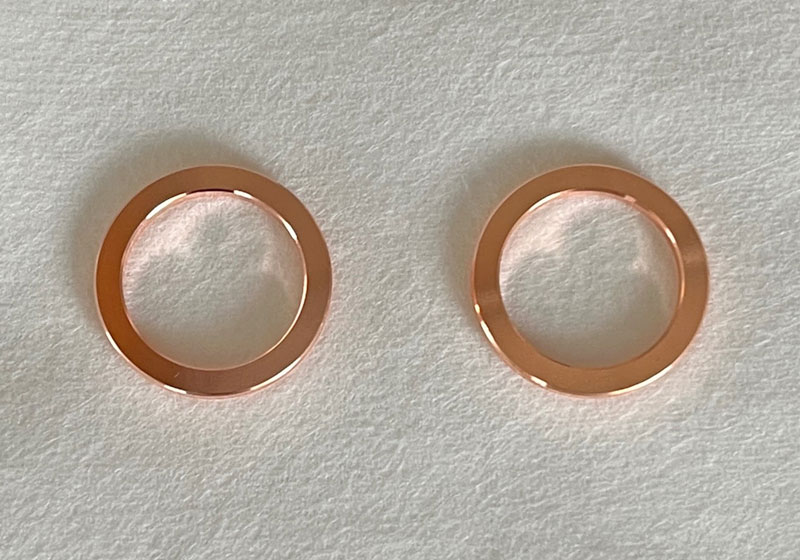

Anschließendes Elektropolieren verbessert die Optik noch einmal.
\

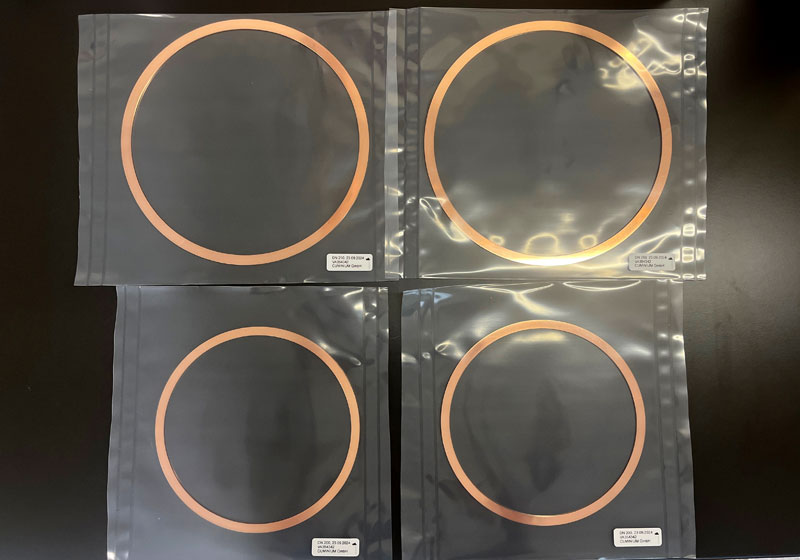

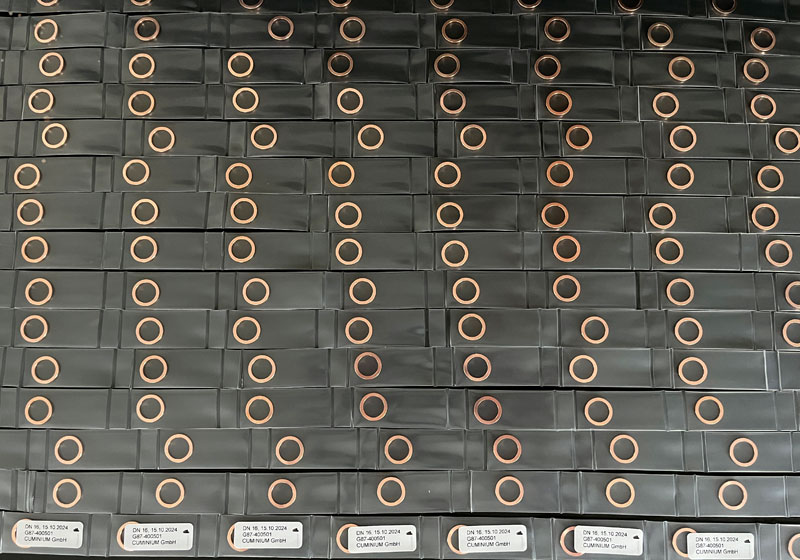

Die Flachdichtungen werden von uns UHV-gerecht gereinigt und anschließend in Einzelverpackung in PE-Folie eingeschweißt.
\
Sie erhalten auf Wunsch ein WAZ nach DIN EN 10.204-3.1 über die chem. Analyse und mechanische Werte, in Abschrift vom Original, auf unserem Firmenpapier.
\
Unsere Materialspezifikationen, die Rauheit der Oberfläche sowie die Bauteilsauberkeit entspricht den Hochvakuumanforderungen.

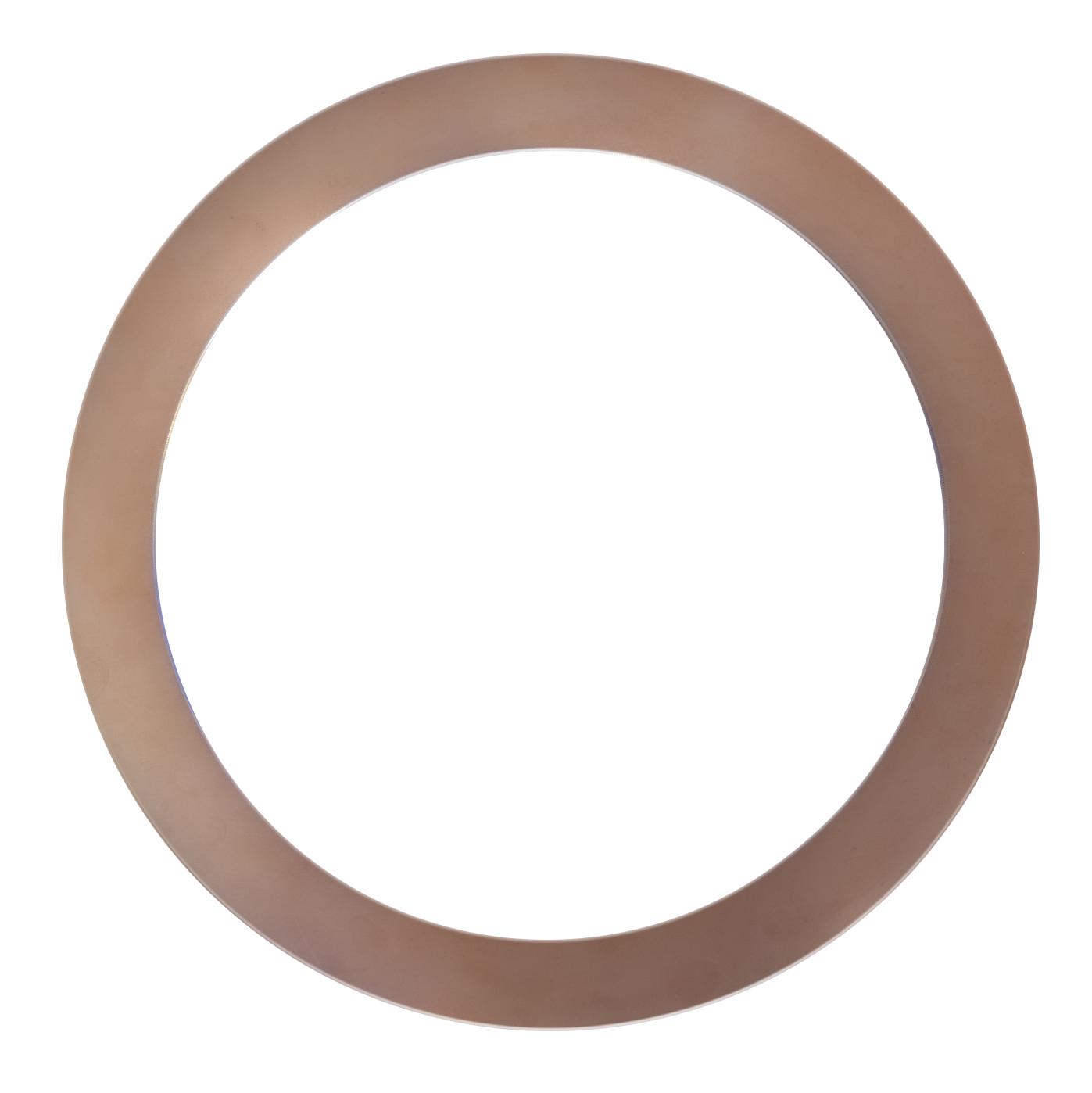

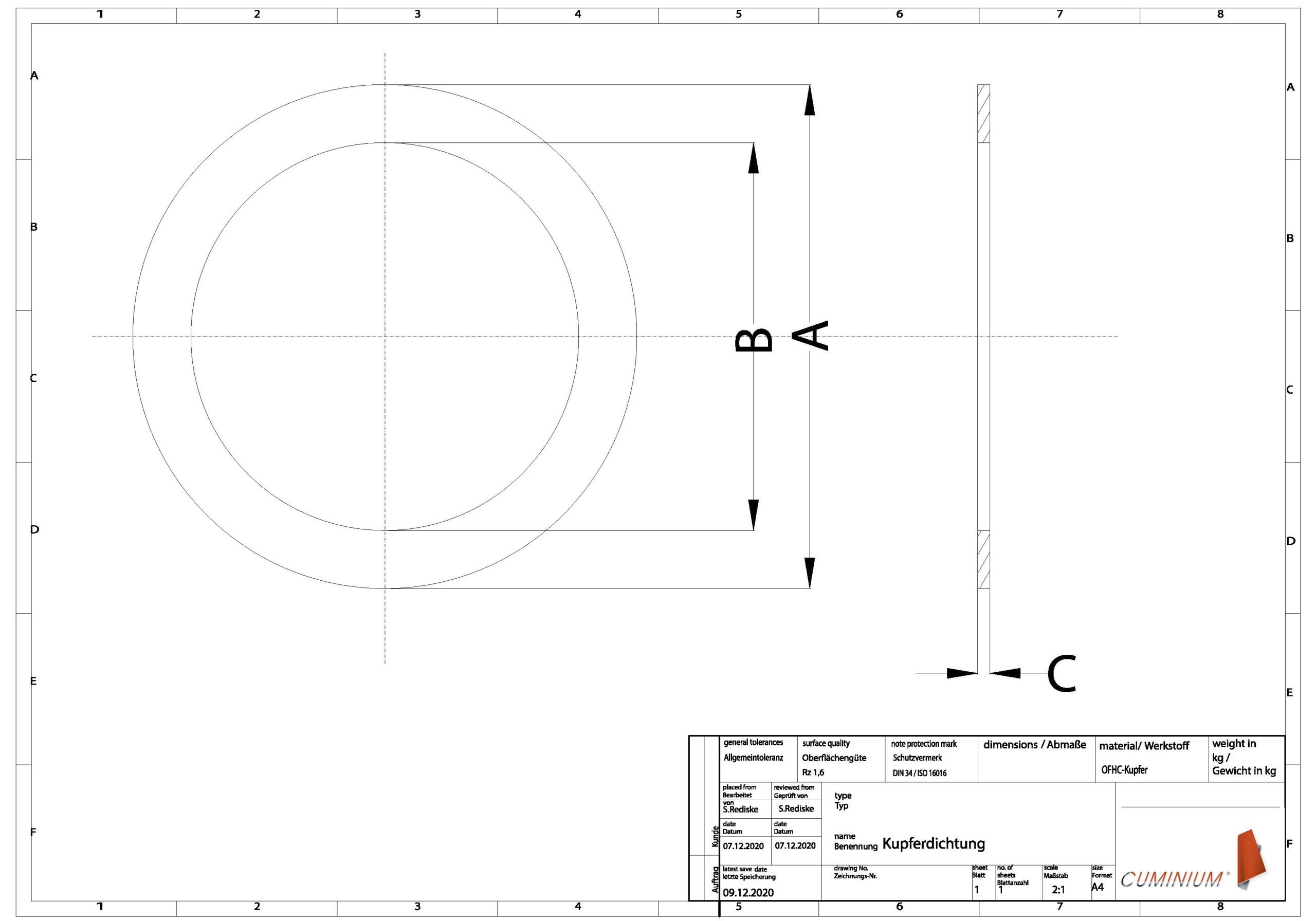

Flachdichtung aus Kupfer
Nennweite DN 16 DN 25 DN 40 DN 50 DN 63 DN 100 DN 130 DN 160 DN 200 DN 250
D Ø 21,3 32,9 48,2 61,7 82,4 120,5 141,7 171,3 222,1 272,9
Ø B 16,1 23 38 51 62 101,5 127,1 152,3 203,2 252
Dicke C 2 2 2 2 2 2 2 2 2 2
